新型超低频拉曼滤光片特性及应用介绍

新型超低频拉曼滤光片特性及应用介绍--- 适用于超低波数拉曼光谱测量

摘要：在科学研究的多个领域，低频拉曼是一个不可或缺的分析工具。体光栅拉曼滤光片（Bragg Notch Filter）是一种测量超低波数拉曼光谱的独特拉曼滤光片，它能够实现 10cm-1以下的拉曼测量，广泛的应用在超低频拉曼光谱测量仪中，因此，这种体光栅拉曼滤光片也称为超低频拉曼滤光片。

      超低频拉曼滤光片（Ultra Low Frequency Raman Filter）是目前低波数拉曼光谱测量应用最广泛的一款拉曼滤光片。它可以实现10cm-1以下的拉曼光谱测量。上海昊量光电是此产品主要代理。
      超低频拉曼滤光片(ULF)是以硅酸盐光敏玻璃（PTR）为材料，并通过紫外光干涉曝光方法加工制造产生，它是由3片超窄带陷波滤光片（Notch Filter）和1~2片窄带宽带通滤光片（Bandpass Filter）组成。体布拉格窄带陷波滤光片（BNF）和体布拉格带通滤光片（BPF）都同属于体布拉格光栅，它们都在低波数拉曼光谱的测量中发挥重要的作用。超低频拉曼滤光片（ULF）具有其它标准拉曼滤光片远远无法比拟的特点,如:
 可实现低至5cm-1的超低频拉曼测量（单级光谱仪）；
 可同时测量斯托克斯和反-斯托克斯拉曼光谱带；
 环境稳定性强，不受湿度影响；
 无偏振敏感特性；
 可承受400高温；
    超低频拉曼光谱测量主要利用布拉格带通滤光片（BPF）和布拉格窄带宽陷波滤光片（BNF）两种光栅元件，如下我们详细了解它们的特性：
（1）布拉格带通滤光片（BPF）
      布拉格带通滤光片（BPF）主要是对入射激光进行线宽清洁，去除激光的光谱噪声，确保可以获得较好的激光光束。标准的带通滤光片带宽一般在200-300cm-1,那么在200cm-1以下的光谱噪声将会影响超低频拉曼光谱测量。我们的布拉格带通滤光片（BPF）带宽(FWHM)可低至5cm-1,能够很好地将激光噪声清除至5cm-1，且抑制比达到-70dB.
 标准波长：488nm、514nm、532nm、633nm、785nm和1064nm (订制波长：405nm、442nm、458nm、473nm、477nm、491nm、502nm、561nm、660nm、840nm、1352nm、1550nm等)
 带宽（FWHM）小于7cm-1;
 反射率：>90% ；
 标准尺寸：5mm x 5mm (大尺寸可定制)；
 近衍射极限光束质量；
 偏转角度：20deg ；
应用领域：超低频（太赫兹）拉曼光谱仪、光束滤波及噪音清楚、半导体拉曼光源ASE滤波；

（2）布拉格陷波滤光片（BNF）
布拉格陷波滤光片（BNF）能够同时测量低至5cm-1的斯托克斯和反斯托克斯拉曼光谱带，且实现高达95%左右的透过率。窄带陷波滤光片同样需要满足布拉格理论，对于衰减为OD3的BNF，其偏转角度为12deg，半高全宽（FWHM）接受角度为6mrad（约为0.3 deg）。目前，超低频拉曼光谱的测量大都是采用我们的超低频拉曼滤光片（ULF）实现的。
 标准波长：488nm、514nm、532nm、633nm、785nm和1064nm (订制波长：405nm、442nm、458nm、473nm、477nm、491nm、502nm、561nm、660nm、840nm、1352nm、1550nm等)
 光谱带宽(FWHM)： 5~8cm-1 ;
 衰减值：OD3 或OD4 ;
 标准尺寸：11mm x 11mm , 12.5mm x 12.5mm (外有1英寸Mount);
 偏转角度：12 deg ;

布拉格陷波滤光片（BNF）是超低频拉曼光谱测量的核心器件，它通常和布拉格带通滤光片（BPF）配合成套使用(如果激光器线宽足够窄，光束质量足够好，可以单纯使用BNF进行超低频拉曼光谱的测量)。
超低频拉曼滤光片（ULF）主要应用领域：
 多晶型药物测量；
 半导体晶格和纳米结构；
 材料：相位/结构；
 金属卤化物；
 碳纳米管；
 微米、纳米晶体；
 气体；
 等等多种材料；

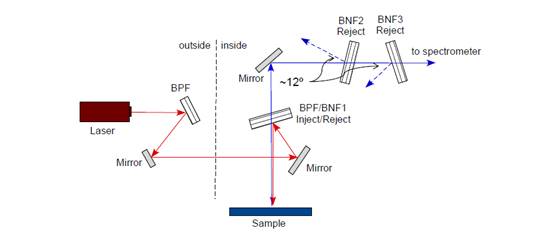

超低频拉曼滤光片设置图：

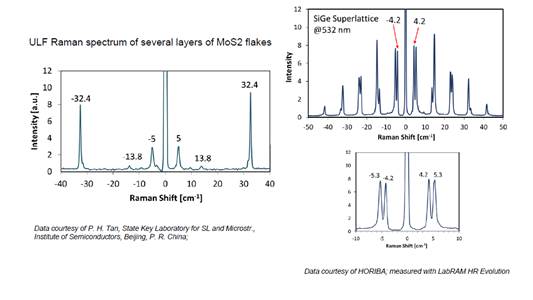

超低频拉曼滤光片光谱测量效果图：
