佳能公布其首款液态镜片镜头专利更多细节

佳能10-22mm f/3.5-4.5镜头专利现已公布，日本公开专利号No.2014-145883。这是我们首次发现佳能在其镜头产品中应用液态镜片技术。由于该镜头像场只能覆盖APS-C格式传感器，因此应该是一款EF-S镜头，等效焦距16-35.2mm。

　　No.2014-145883专利详情：

　　申请日期：2013年1月29日，公布日期：2014年8月14日

　　发明人：田代欣久

　　液态镜片无移动部件，可通过电流控制其形状，具有静音、高速、可塑性强等优点，既可用于变焦，也可当作对焦镜片使用。市场上已有商用产品出现，但受制于温度、体积、电压，其应用范围也仅限于网络摄像头这样的固定镜头设备。

　　佳能10-22mm f/3.5-4.5镜头专利

　　液态镜片镜头

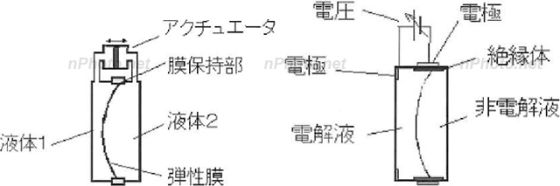

　　不过根据现已公布的资料，佳能液态镜片既不参与变焦也不是对焦镜片，其结构与复合消色差镜片类似，但可以通过改变镜界面形状和折射率修正超广角镜头里的像场弯曲问题。佳能为此共研发了两种液态镜片控制技术，分别为电驱动和机械驱动。

　　目前尚不清楚这款镜头以及液态镜片技术什么时候能够实例化，但从专利描述来看，该专利已非常接近实用化生产。

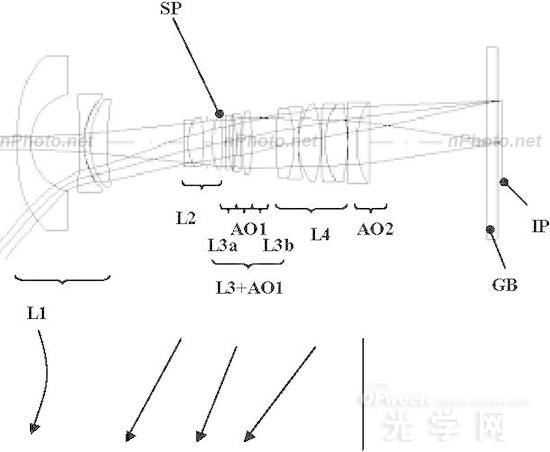

　　实施例4

　　变焦比：2.07

　　焦距：10.30-13.12-21.35mm

　　Fno：3.23-3.62-4.63

半画角：3.23-3.62-4.63

　　像高：3.23-3.62-4.63

　　光学全长：135.13-133.91-135.09mm

液态镜头片的最大优势在于可以有效的降低镜头体积，虽然这种专利的实用化还有不少问题需要解决，但相信这会是未来镜头小型化最有效的出路。同类型的专利我们之前已经看到过索尼、三星以及奥林巴斯的类似设计，我们期待这些厂商能尽早带来这样一款实用化的产品。
